EQSensor

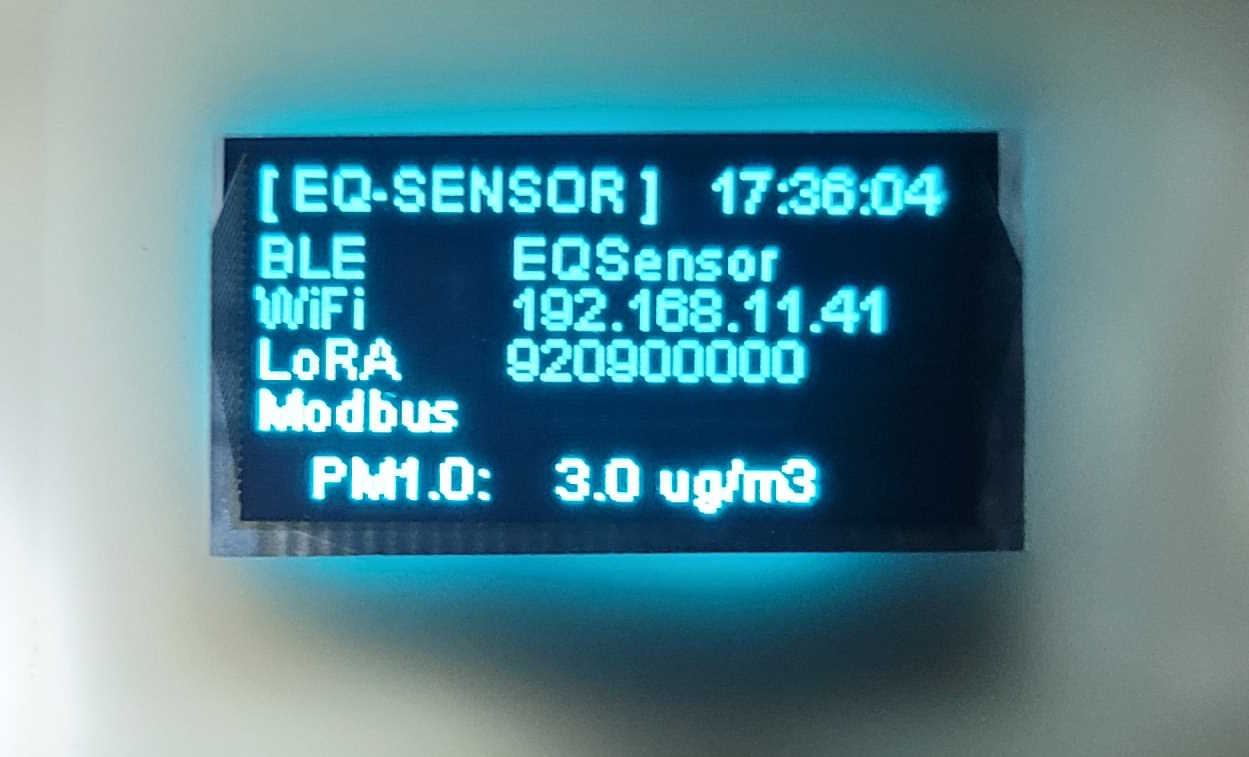

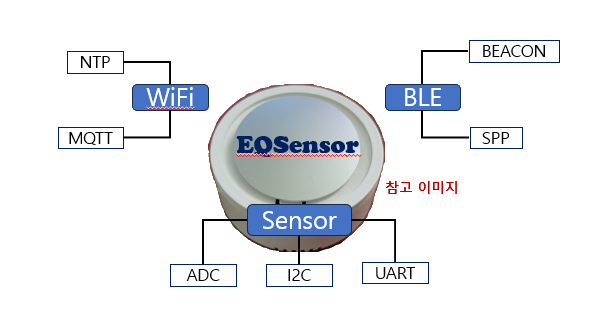

Wireless Sensor Network / Open field smart-farm platform

Wi-Fi(NTP, MQTT, HTTP 데이터 전송), BLE(SPP 제어), Beacon 기능을 내장한 Sensor
사용할 수 있는 센서는
– Analog to Digital 센서
– I2C 센서
– UART 통신 센서(보조 모듈 추가)
– BLE(Beacon and SPP)와 WiFi 제약적으로 동시 사용
를 사용할 수 있다.

[2025-09-19] 새로운 제품을 출시하였습니다.
EQBoard-IIC 즉 I2C 센서를 중심으로 데이터를 수집하는 Interface를 추가하며서 기능을 통합하였습니다.
우선 기존의 Bluetooth와 WiFi 기능을 그대로 유지하도록 했습니다.
센서는 I2C로 중심으로 16개까지 인식하도록 하였으면, 접속 상태에 따라 센서를 관리합니다.
사용자에 의해 센서가 변동되기에, 내장된 데이터 관리는 제한적(MicroSD 4GB 이하)으로 지원합니다.
MQTT와 Telnet client로 접속된 서버에서는 Json형식의 데이터를 수신합니다.
{“Custom”:”010260____4″,”SEQ”:”A”,”Date”:”20250919″,”Time”:”093400″, “Sensors”:[{“Name”:”CO2″,”Value”:”566″,”Unit”:”ppm”,”Group”:”120″},{“Name”:”Tempera”,”Value”:”25.52″,”Unit”:”`C”,”Group”:”102″},{“Name”:”RH”,”Value”:”57.74″,”Unit”:”%”,”Group”:”121″},{“Name”:”Baro”,”Value”:”1017.12″,”Unit”:”hPa”,”Group”:”103″}]}
Monitoring mode와 Logger mode를 추가하여, 원격에서 필요에 따라 LoggerEQ나 Excel Logger APP를 이용하여 데이터를 수집할 수 있습니다.
(두 software는 공개되어 있지 않습니다. 무단으로 사용하는 문제로, 초기버젼을 제외한 버젼은 직접 제공하고 있습니다.)

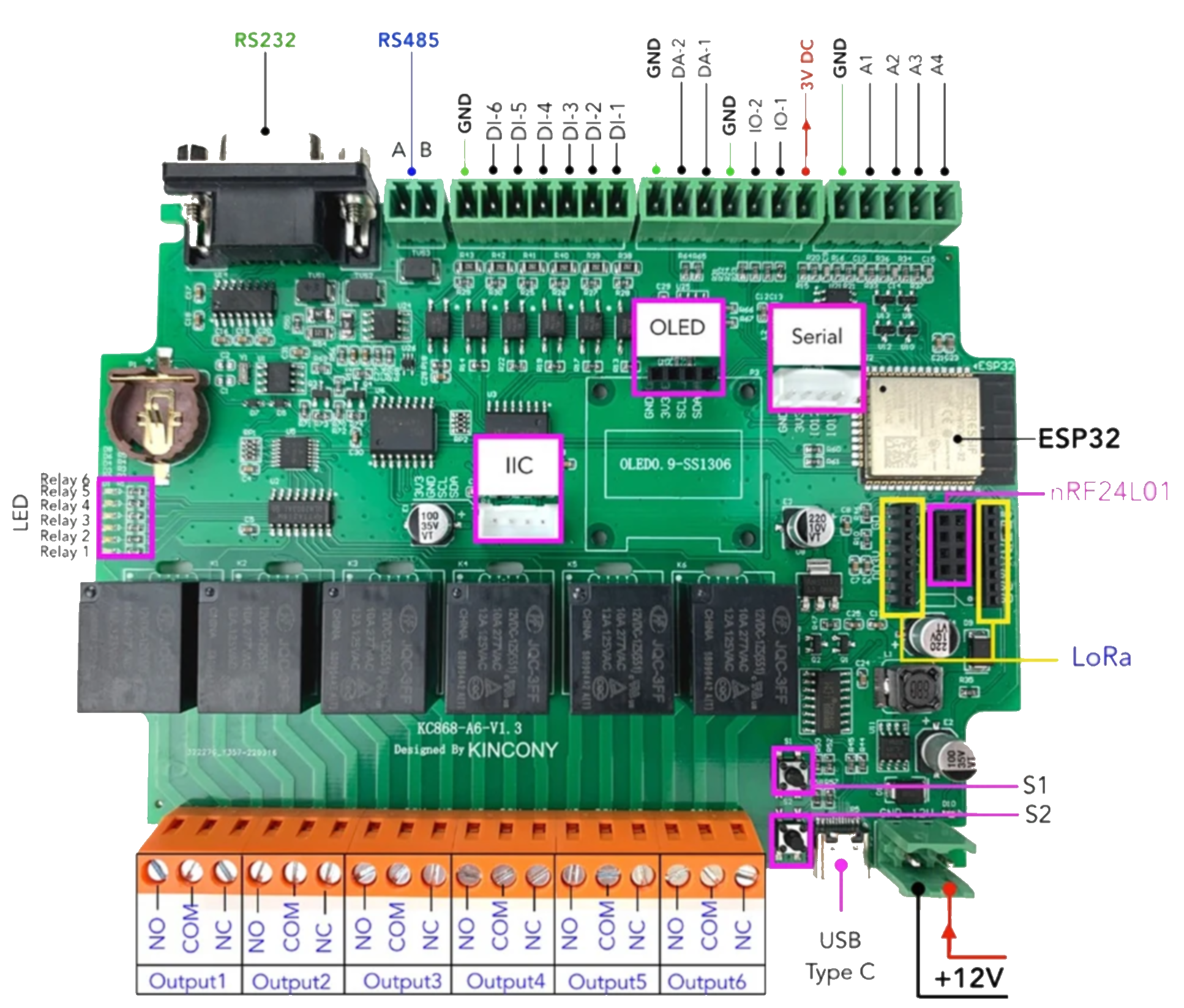

[2025-12-01] KCxx8-A6와 통합
중국의 Kincony사의 보급형 제어보드에 통합하여 동작할 수 있도록 하였습니다.
추가된 부분은 ADC 4개 포트와 DAC 2개 포트, 접점 읽기 6포트, 릴레이 6개 포트, RS485통신을 이용한 MODBUS를 추가하였습니다.
추가된 부분은 별도의 프로토콜로 제어됩니다.

주요 기능 (All supported by one chip)

• 센서
  – 여러 종류의 센서를 내장
  – 내장 센서를 필요에 따라 사용 여부를 제어
  – 복수의 센서 값을 지원(I2C:온습도센서, UART:미세먼지센서)
  – 10분단위로 센서 값 저장(24시간 보관)
  – 화학 센서, 초기화 시간 지원(HCHO, CO, MT등)
• Bluetooth
  – Beacon기능을 통하여 현재 센서 값을 송출
  – BLE의 UART를 이용하여 기능 제어
• Wi-Fi
  – 사용자 Access Point 정보를 앱을 통하여 등록
  – Network Time Protocol 지원
  – MQTT 또는 HTTP 이용한 센서값 / 알람 상태 전송
  – OTA를 통한 펌웨어 변경(제한적 사용)
  – Telnet를 통한 동작제어(Remote control)
  – VPN(Is not recommended)
• 기타
  – 센서 성능 인증 지원(별도 장치가 필요)
  – 알람 기능 내장 가능
  – 사용자 등록 및 사용자별 복수 장비 등록 가능
  – 암호를 통하여 접속 제어
  – 장비 동작 히스토리 관리(기동, 센서 이상, 알람 발생)
  – 절전모드(배터리 사용 지원, 전원관리용 회로 추가 필요함)

ESP32와 가스센서(Methane, Carbon Monoxied)가 내장된 예입니다.

nRF52832의 Beacon을 이용한 센서 모니터로 사용한 예

BLE Uart 정보 / Device management-App / Baecon scanner에서 수신한 Beacon 데이터

외부 접속 자료 : Telnet

다운로드한 10분 평균 센서 데이터

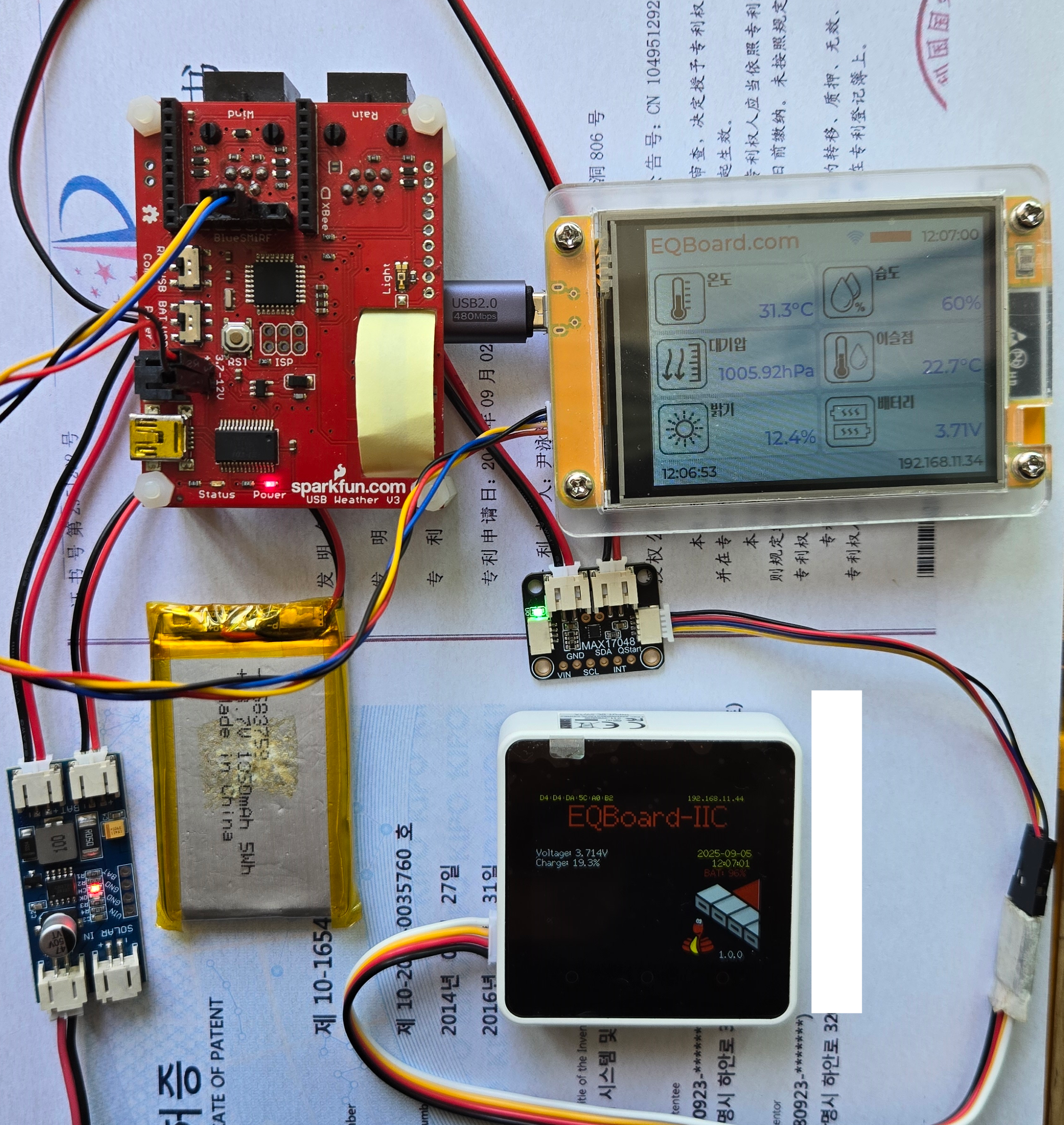

[2025-09-05] LVGL을 EQSensor에 적용하였습니다.
통신은 WiFi가 지원되면, Telnet을 이용하여 제어합니다.
SparkFun사의 Weather station의 데이터를 표시합니다.
*** EQBoard-IIC를 이용하여 배터리 상태를 보여줍니다.

[2025-09-25]
EQBoard-IIC의 baecon data를 scanner가 수신하여 Server로 보낸 데이터의 예

[2025-09-29] 실내 환경 모니터링을 위해 센서를 재배치하여, 측정한 SD card에 저장된 데이터를 엑셀에서 가공한 것입니다.

취짐 중에 실내의 CO2농도와 VOC 농도가 높아진 것을 볼 수 있습니다.
환기의 필요성을 충분히 입증한 것입니다.

[2025-10-08] EQ Scanner모습입니다.
Beacon으로 발신되는 신호를 수신하여, 감지된 데이터를 화면에 표시하고, WiFi로 서버로 전송하는 기능을 내장하고 있습니다.
LCD Display가 없는 장비의 현장 모니터로도 사용할 수 있습니다.
